Le drainage en infusion sous vide joue un rôle important dans la circulation de l'air et l'organisation du circuit de vide lors de la fabrication de pièces composites. Selon le montage utilisé, différents produits permettent de répartir l'aspiration, de faciliter l'évacuation de l'air ou d'assurer les liaisons avec le système de mise sous vide.
Quai West Composites propose plusieurs produits de drainage pour infusion et mise sous vide : Diadrain plat 50 mm, gaine spiralée 12 mm, feutre de drainage et pompage 150 g/m² et tuyau à vide 10/12 mm.
Dans un montage d'infusion composite, la création et la répartition du vide doivent être maîtrisées sur l'ensemble de la pièce. Les drains et conduits permettent d'organiser les différentes zones du circuit et de favoriser l'évacuation de l'air avant et pendant le procédé.
Le choix et le positionnement des éléments de drainage dépendent notamment de la forme et des dimensions de la pièce, du type de renfort, de la résine utilisée et de la stratégie d'infusion.
Il est donc important de préparer le circuit avant la fermeture de la bâche et de vérifier l'étanchéité complète du montage avant l'introduction de la résine.
Le Diadrain plat de largeur 50 mm permet de créer une zone de drainage dans un montage sous vide. Sa forme plate facilite son positionnement sur certaines configurations et permet d'organiser le cheminement de l'aspiration sur la pièce.
Il peut être utilisé dans la préparation de montages d'infusion ou de mise sous vide lorsque la configuration nécessite une zone de drainage adaptée.

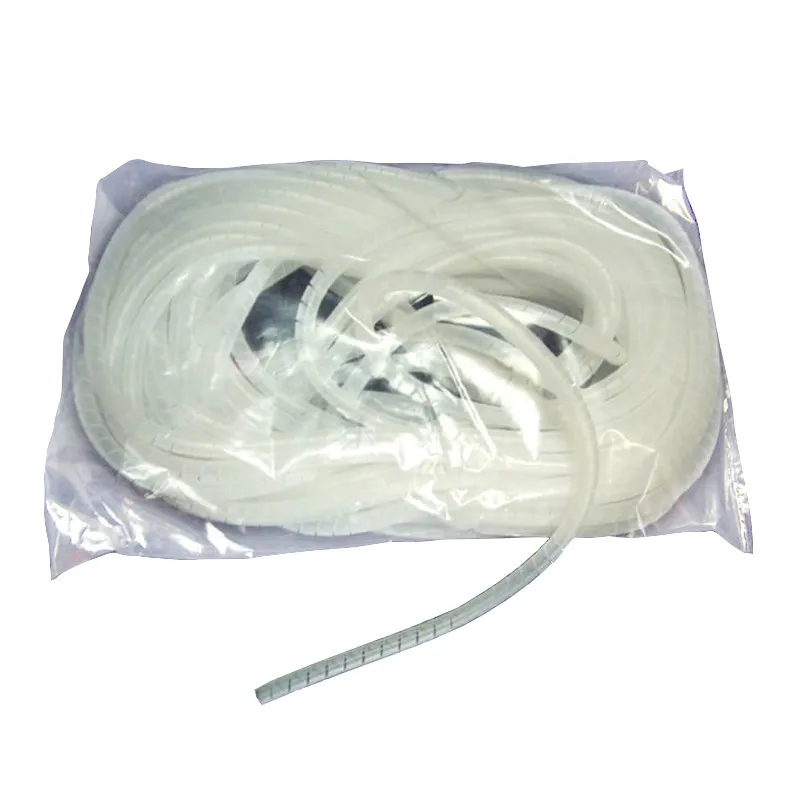

La gaine spiralée de 12 mm est utilisée pour créer un canal de circulation dans un montage d'infusion sous vide. Sa structure permet de maintenir un passage même lorsque l'ensemble est placé sous dépression.
Elle peut notamment être positionnée selon le schéma d'infusion retenu afin d'organiser la circulation au sein du système.
Son emplacement doit être déterminé avant le lancement de l'infusion afin d'obtenir une progression adaptée à la géométrie de la pièce.

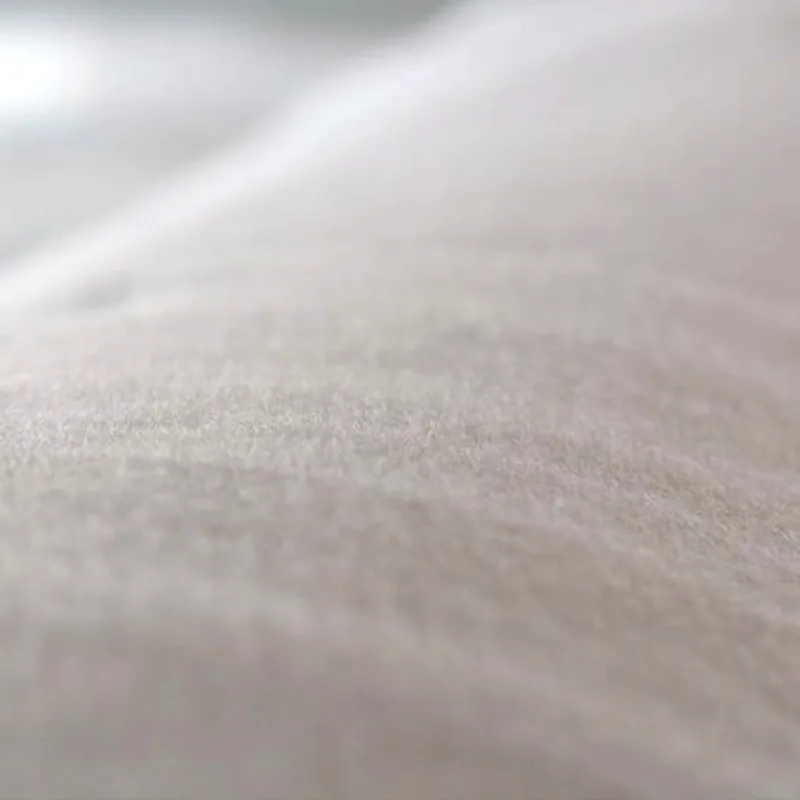

Le feutre de drainage et de pompage 150 g/m² est un consommable destiné aux procédés de fabrication sous vide. Il facilite la circulation de l'air dans le montage et contribue à répartir l'action du vide sur la surface concernée.
Selon le procédé de stratification utilisé, il peut également participer à la gestion des excédents de résine.
La quantité et la disposition du feutre doivent être adaptées au procédé, à la surface de la pièce et au résultat recherché.

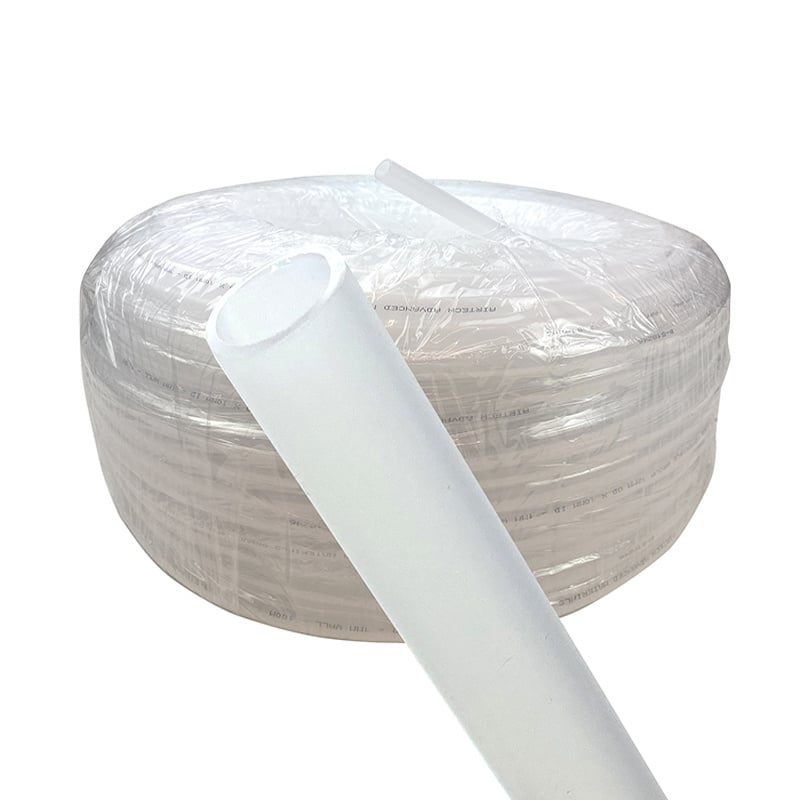

Le tuyau à vide 10/12 mm assure la liaison entre le montage et le circuit d'aspiration. Il constitue donc un élément essentiel pour établir et maintenir la dépression nécessaire à la fabrication sous vide.
Les raccordements doivent être soigneusement réalisés afin de limiter les risques de fuite et de perte de vide.
Les termes peuvent sembler proches mais les produits ne remplissent pas nécessairement la même fonction dans le montage.
Les drains et conduits présentés dans cette catégorie servent principalement à organiser les zones de drainage, d'aspiration et les liaisons du circuit de vide.
Le filet drainant pour infusion est quant à lui utilisé sur une surface plus importante du montage afin de faciliter la circulation lors du procédé.
Ces différents consommables peuvent donc être complémentaires dans la réalisation d'une pièce par infusion sous vide.
La réalisation d'un montage complet nécessite généralement plusieurs consommables ayant chacun une fonction spécifique :
Avant de commencer une infusion, le circuit doit être entièrement préparé et contrôlé. Les drains, conduits et tuyaux doivent être correctement positionnés avant la fermeture définitive de la bâche.
Une fois le montage terminé, il est important de réaliser une mise sous vide et un contrôle d'étanchéité avant l'introduction de la résine. Une fuite peut empêcher d'obtenir la dépression souhaitée et perturber la progression de l'infusion.
Quai West Composites propose différents consommables de drainage et de mise sous vide pour composites : Diadrain plat 50 mm, gaine spiralée 12 mm, feutre de drainage et pompage 150 g/m² et tuyau à vide 10/12 mm.
Ces produits s'intègrent dans un système complet comprenant bâche à vide, filet drainant, joint butyl, film séparateur et autres consommables nécessaires à la préparation du montage.
Il existe 4 produits.
